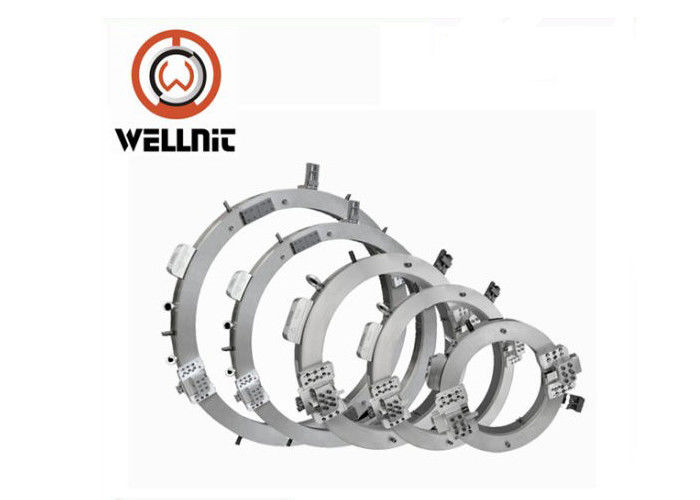

Ηλεκτρική μηχανή κοπής και Beveling σωλήνων υψηλής ακρίβειας λειτουργώντας ποσοστό 50mm - 168mm
Η τυποποιημένη διασπασμένη πλαισίων κοπής και σωλήνων μηχανή, με σκοπό να κόψει, λοξεύει, ενιαίο σημείο, counterbore
και πρόσωπο στο σωλήνα, το σωλήνα και τις φλάντζες. Είναι εργαλειομηχανές φορητά κοπής και σωλήνων του clamshell
ύφος. Επιδέξια σχεδιασμένος, δυνατότητα να χωρίσει στο μισό στο πλαίσιο, εύκολο να εγκαταστήσει στη γραμμή σωλήνων.
Είναι περιεκτικό που χρησιμοποιείται στις σωληνώσεις του πετρελαίου, αέριο, τρόφιμα, πετρέλαιο, χημική ουσία, λέβητας, μηχανή ιατρικής,
κατασκευή πυρηνικής ενέργειας, και παροχής ηλεκτρικού ρεύματος. 16 πρότυπα είναι διαθέσιμα σε 152.4mm) τις αυξήσεις 6 ιντσών (,
με τα πρόσθετα μεγέθη διαθέσιμα από την ειδική διαταγή.
Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα
16 πρότυπα, λειτουργώντας σειρά για το σωλήνα OD 1» - 48»
Το μεταβλητό πρότυπο μπορεί να προσαρμοστεί
Έξω-τοποθετημένο ύφος, που στερεώνει από τα πολυσημειακά σαγόνια.
Διασπασμένη τεχνολογία πλαισίων, εύκολη να εγκαταστήσει στη σωλήνωση.
Η κρύα κοπή και, δεν επηρεάζουν το υλικό του σωλήνα.
Αυτόματη τροφή, κοπή και στον έναν χρόνο, οικονομικώς αποδοτικό.
Ποικιλία η μορφή: «U», «Β», «Υ», J», διπλό «Β», σύνθετες λοξοτμήσεις.
Το στάσιμο δαχτυλίδι είναι χάλυβας το δαχτυλίδι περιστροφής είναι αργίλιο, και χάλυβας προαιρετικός
Ο ηλεκτρικός, πνευματικός, αριθμητικός έλεγχος και οι υδραυλικές επιλογές κίνησης είναι διαθέσιμοι.
Διάφορες διαφορετικές επιλογές κίνησης είναι διαθέσιμες για να τοποθετήσουν καλύτερα, η μηχανή για μια συγκεκριμένη εφαρμογή κατεργασίας.
Μπορεί να εξοπλιστεί ένα ευρύ φάσμα των εξαρτημάτων για να αυξήσει την απόδοση και να επεκταθεί
Ικανότητα
Σωλήνας που κόβεται
Τελών σωλήνων
Αντιμετώπιση σωλήνων
Κοπή και
Σύνθετο
Αντίθετο τρύπημα
Αντιμετώπιση φλαντζών
Αυλάκωση
Εφαρμογή βιομηχανίας:
Χρησιμοποιείται ευρέως καθ'οδόν μεγάλης απόστασης μεταφορών, εγκαταστάσεις παραγωγής ενέργειας, πυρηνική ενέργεια, πετρέλαιο, χημικό
εφαρμοσμένη μηχανική, φυσικό αέριο, κατάστημα λεβήτων, φαρμακείο, εγκαταστάσεις προκατασκευής σωλήνων, εφαρμοσμένη μηχανική εγκαταστάσεων σωληνώσεων,
εργασία εσπευσμένος-επισκευής, κ.λπ.
Τύπος λοξοτμήσεων
Έχουμε τα τυποποιημένα beveling εργαλεία 5°, 10°, 20°, 30°, 37° και μπορεί επίσης να προσαρμόσει τα εργαλεία.
Η σειρά επεξεργασίας μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις
|
Τρόπος κίνησης
|
Πνευματικός
|
Απαιτήσεις αέρα
|
1.7m3/min-6.2bars
(65ft3/min-90psi)
|
|
Υδραυλικός
|
Υδραυλικός
απαιτήσεις
|
31l/min-104bars
(8gal/min-1500psi)
|
|
Ηλεκτρικός
|
Ηλεκτρικές απαιτήσεις
|
220V/AC
|
|
Μέθοδος τροφών
|
Σύστημα ροδών αστεριών
|
Ποσοστό τροφών
|
Σταθερά 0.08mm ανά ταξίδι
|
|
Τελειώστε
|
Ανατίναξη άμμου υποβολής σε ανοδική οξείδωση
|
Συσκευασία
|
Περίπτωση συσκευασίας κραμάτων αργιλίου
|
Η μηχανή σειράς είναι ιδανική για όλους τους τύπους κοπής σωλήνων, και προετοιμασιών τελών.
Το διασπασμένο σχέδιο πλαισίων επιτρέπει στη μηχανή για να χωρίσει στο μισό στο πλαίσιο και να τοποθετήσει γύρω
το OD του ευθύγραμμων σωλήνα ή των συναρμολογήσεων για την ισχυρή, σταθερή στερέωση.
Ο εξοπλισμός εκτελεί την ευθύγραμμη περικοπή ακρίβειας ή την ταυτόχρονες περικοπή/τη λοξότμηση, ενιαίο σημείο, counterbore
και φλάντζα που αντιμετωπίζουν τις διαδικασίες, καθώς επίσης και προετοιμασία τελών συγκόλλησης στον απέραντο σωλήνα,
Κυμαινόμενος από το 3/4» σε 56 ίντσες O.D. (DN20-1400), στον περισσότερο τοίχο
πάχη και υλικό.
Κύρια χαρακτηριστικά γνωρίσματα:
1. Χαμηλότερη αξονική και ακτινωτή εκκαθάριση.
2. Κρύα κοπή και, κανένας σπινθήρας.
3. Εύκολη λειτουργία οργάνωσης &Robust.
4. Χάλυβας άνθρακα διαδικασίας, ανοξείδωτο, κράμα κ.λπ. με το U, Β, σύνθετη λοξότμηση J.
5. Ευρέως χρησιμοποιημένος στους τομείς του πετρελαίου, χημικό, φυσικό αέριο, τρόφιμα, λέβητας, ιατρική,
κατασκευή παροχής ηλεκτρικού ρεύματος και πυρηνική ενέργεια.
Τεχνικές προδιαγραφές:
| Πρότυπο |
λειτουργώντας σειρά (ταυτότητα-OD) |
πάχος τοίχων |
ταχύτητα περιστροφής |
| Oce-168 |
Φ50-168 (2» - 6»)
|
≤30mm |
21r/min
|
