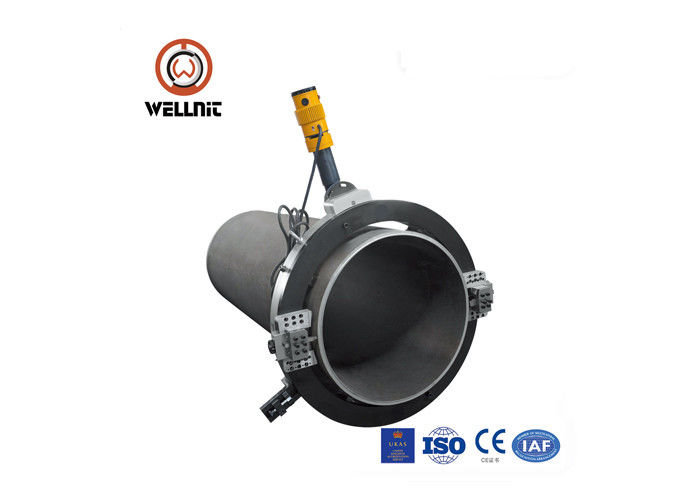

Ελαφριά μηχανή κοπής και Beveling σωλήνων καθήκοντος τροχιακή, κόπτης Clamshell
Περιγραφή παραγωγής:
Η μηχανή σειράς είναι ιδανική για όλους τους τύπους κοπής σωλήνων, και προετοιμασιών τελών.
Το διασπασμένο σχέδιο πλαισίων επιτρέπει στη μηχανή για να χωρίσει στο μισό στο πλαίσιο και να τοποθετήσει γύρω
το OD του ευθύγραμμων σωλήνα ή των συναρμολογήσεων για την ισχυρή, σταθερή στερέωση.
Ο εξοπλισμός εκτελεί την ευθύγραμμη περικοπή ακρίβειας ή την ταυτόχρονες περικοπή/τη λοξότμηση, ενιαίο σημείο, counterbore και
φλάντζα που αντιμετωπίζουν τις διαδικασίες, καθώς επίσης και προετοιμασία τελών συγκόλλησης στον απέραντο σωλήνα, που κυμαίνεται από το 3/4» σε 56
ίντσες O.D. (DN20-1400), στα περισσότερα πάχη τοίχων και υλικό.
Κύρια χαρακτηριστικά γνωρίσματα:
1. Η κρύα κοπή και Beveling βελτιώνουν την ασφάλεια.
2. Κοπή και Beveling ταυτόχρονες.
3. Διασπασμένο πλαίσιο: εύκολος που τοποθετείται στη σωλήνωση.
4. Τροφή εργαλείων αυτόματα.
5. Γρήγορα, ακρίβεια, επιτόπιο Beveling.
6. Ελάχιστη αξονική και ακτινωτή εκκαθάριση.
7. Ελαφρύ και συμπαγές σχέδιο.
8. Εύκολες οργάνωση & λειτουργία.
Οι κινήσεις είναι ένα βασικό συστατικό της μηχανής κοπτών σωλήνων από την άποψη της αξιοπιστίας και της παραγωγικότητας.
Όλες οι μηχανές είναι δυτικοευρωπαϊκά ή αμερικανικά πρότυπα. Ένας προσαρμοστής επιτρέπει την εύκολη ανταλλαγή όλων των τύπων μηχανών και
μεγέθη (πνευματικός, υδραυλικός). Ο αυτόματος μηχανισμός τροφών επιτρέπει μια σταθερή και σταθερή πρόοδο εργασίας.
Οι διαφορετικές κινήσεις, όπως τις πνευματικές, υδραυλικές ή ηλεκτρικές κινήσεις είναι πιθανές επιλογές.
| Πρότυπο |
Λειτουργώντας σειρά (ταυτότητα-OD) |
Πάχος τοίχων |
Ταχύτητα περιστροφής |
Πίεση αέρα |
Κατανάλωση αέρα |
| Ocp-89 |
Φ25-89 |
3/4» - 3» |
≤35 |
50r/min |
0.6MPa |
1500 λ/λ |
| Ocp-159 |
Φ50-159 |
2» - 5» |
≤35 |
21r/min |
0.6MPa |
1500 λ/λ |
| Ocp-168 |
Φ50-168 |
2» - 6» |
≤35 |
21r/min |
0.6MPa |
1500 λ/λ |
| Ocp-230 |
Φ80-230 |
3» - 8» |
≤35 |
20r/min |
0.6MPa |
1500 λ/λ |
| Ocp-275 |
Φ125-275 |
5» - 10» |
≤35 |
20r/min |
0.6MPa |
1500 λ/λ |
| Ocp-305 |
Φ150-305 |
6» - 10» |
≤35 |
18r/min |
0.6MPa |
1500 λ/λ |
| Ocp-325 |
Φ168-325 |
6» - 12» |
≤35 |
16r/min |
0.6MPa |
1500 λ/λ |
| Ocp-377 |
Φ219-377 |
8» - 14» |
≤35 |
13r/min |
0.6MPa |
1500 λ/λ |
| Ocp-426 |
Φ273-426 |
10» - 16» |
≤35 |
12r/min |
0.7MPa |
1800 λ/λ |
| Ocp-457 |
Φ300-457 |
12» - 18» |
≤35 |
12r/min |
0.7MPa |
1800 λ/λ |
| Ocp-508 |
Φ355-508 |
14» - 20» |
≤35 |
12r/min |
0.7MPa |
1800 λ/λ |
| Ocp-560 |
Φ400-506 |
16» - 22» |
≤35 |
12r/min |
0.7MPa |
1800 λ/λ |
| Ocp-610 |
Φ457-610 |
18» - 24» |
≤35 |
11r/min |
0.7MPa |
1800 λ/λ |
| Ocp-630 |
Φ480-630 |
20» - 24» |
≤35 |
11r/min |
0.7MPa |
1800 λ/λ |
| Ocp-660 |
Φ508-660 |
20» - 26» |
≤35 |
11r/min |
0.7MPa |
1800 λ/λ |
| Ocp-715 |
Φ560-715 |
22» - 28» |
≤35 |
11r/min |
0.7MPa |
1800 λ/λ |
| Ocp-762 |
Φ600-762 |
24» - 30» |
≤35 |
11r/min |
0.8MPa |
2000 λ/λ |
| Ocp-830 |
Φ660-813 |
26» - 32» |
≤35 |
10r/min |
0.8MPa |
2000 λ/λ |
| Ocp-914 |
Φ762-914 |
30» - 36» |
≤35 |
10r/min |
0.8MPa |
2000 λ/λ |
| Ocp-1066 |
Φ914-1066 |
36» - 42» |
≤35 |
9r/min |
0.8MPa |
2000 λ/λ |
| Ocp-1230 |
Φ1066-1230 |
42» - 48» |
≤35 |
8r/min |
0.8MPa |
2000 λ/λ |
Χαρακτηριστικό:
1. Κρύοι κόπτες σωλήνων με την τεχνολογία διάσπαση-πλαισίων για τους ατελείωτους σωλήνες
2. Συμπαγείς διαστάσεις για τη χρήση στα περιορισμένα διαστήματα εργασίας με την περιορισμένη πρόσβαση
3. Γρήγορες και ασφαλείς στερέωση και ρύθμιση για τη συγκόλληση σωληνώσεων
4. Άκαμπτος κρύος κόπτης σωλήνων για τη συγκόλληση σωληνώσεων
5. Το υψηλό μέταλλο αφαιρεί το ποσοστό
6. Κοπή των βαρέων καθηκόντων σωλήνων μέσω δύο κοπτών
7. Διαφορετικοί τύποι κρύων beveling προετοιμασιών συγκόλλησης μέσω των χαλύβων μορφής HSS
8. Ταυτόχρονα κόψτε και λοξότμηση των βαριών σωλήνων τοίχων
9. Ταυτόχρονα λοξότμηση και των δύο ακρών σωλήνων (ανάλογα με το τοίχος-πάχος).
Τεχνικές προδιαγραφές:
| Πρότυπο |
λειτουργώντας σειρά (ταυτότητα-OD) |
πάχος τοίχων |
ταχύτητα περιστροφής |
| Oce-762 |
Φ600-762 (24» - 30»)
|
≤30mm |
11r/min
|
